Vilka är huvudkomponenterna i en dubbelskruvgummiextruder?

Hej där! Som leverantör av Twin Screw Rubber Extruders är jag superglad över att gå igenom huvudkomponenterna i dessa fantastiska maskiner. Gummisträngsprutmaskiner med dubbelskruv är nyckelaktörer inom gummibearbetningsindustrin och erbjuder hög effektivitet och stor mångsidighet. Låt oss dyka direkt in och ta en titt på vad som får dem att ticka.

Skruvenhet

Skruvenheten är hjärtat i en dubbelskruvad gummiextruder. Den består av två parallella skruvar som roterar inuti en pipa. Dessa skruvar är designade med specifika geometrier för att transportera, komprimera och blanda gummiblandningen effektivt. Skruvarna kan vara antingen samroterande eller motroterande. Samroterande skruvar är utmärkta för högintensiv blandning, eftersom de skapar en stark skjuvverkan mellan de två skruvarna. Detta hjälper till att jämnt fördela tillsatser, fyllmedel och andra material i gummit. Å andra sidan är motroterande skruvar mer lämpade för applikationer där en skonsammare blandningsprocess krävs.

Skruvarna är vanligtvis gjorda av höghållfast legerat stål, som tål de höga tryck och temperaturer som genereras under extruderingsprocessen. De är också ofta belagda med speciella material för att förbättra deras slitstyrka. Skruvarnas stigning och flygdjup kan anpassas efter de specifika kraven för gummiblandningen som bearbetas. Om du till exempel arbetar med ett mycket viskös gummi, kan en skruv med mindre stigning och djupare rörelse vara lämpligare för att säkerställa korrekt transport och blandning.

Fat

Pipan är huset som omger skruvenheten. Det spelar en avgörande roll för att tillhandahålla en kontrollerad miljö för gummiblandningen. Pipan är vanligtvis gjord av ett värmebeständigt och slitstarkt material, såsom legerat stål. Den är uppdelad i flera uppvärmningszoner, som kan styras oberoende för att bibehålla den optimala temperaturen för gummibearbetningen.

Den inre ytan av pipan är ofta bearbetad till en hög grad av jämnhet för att minska friktionen och förhindra att gummit fastnar. Vissa fat har även kylkanaler för att ta bort överskottsvärme och hålla en stabil temperatur. Förhållandet mellan längd och diameter på pipan är en viktig parameter. Ett längre fat ger mer tid för gummit att blandas och bearbetas, vilket kan resultera i bättre kvalitetsprodukter. Men det ökar också kostnaden och energiförbrukningen för extrudern.

Utfodringssystem

Matningssystemet är ansvarigt för att införa gummiblandningen i extrudern. Det finns olika typer av matningssystem tillgängliga, beroende på gummimaterialets beskaffenhet. För fasta gummiblandningar kan en gravitationsmatare eller en volymetrisk matare användas. Gravity-matare är enkla och kostnadseffektiva, men de kanske inte ger särskilt exakt matning. Volumetriska matare, å andra sidan, kan mäta mängden gummi som matas mer exakt.

För flytande eller halvflytande gummiblandningar används ofta ett pumpbaserat matningssystem. Dessa pumpar kan leverera gummit med en konstant flödeshastighet, vilket säkerställer en konsekvent extruderingsprocess. Utfodringssystemet behöver också utformas så att gummit inte överbryggar eller sätts igen, vilket kan störa produktionsprocessen.

Värme- och kylsystem

Som jag nämnde tidigare är temperaturkontroll avgörande i gummiextruderingsprocessen. Värme- och kylsystemet i den dubbelskruvade gummiextrudern hjälper till att hålla rätt temperatur i hela trumman. Värmeelementen är vanligtvis elvärmare eller oljeuppvärmda jackor. Elvärmare är lätta att styra och kan ge snabb uppvärmning, medan oljeuppvärmda jackor ger mer enhetlig uppvärmning.

Kylsystemet, å andra sidan, används för att avlägsna överskottsvärme som genereras under extruderingsprocessen. Detta kan göras genom vattenkylda jackor eller luftkylda fenor. Korrekt temperaturkontroll säkerställer inte bara kvaliteten på gummiprodukterna utan förlänger också livslängden på extruderkomponenterna.

De

Formen är den sista komponenten i dubbelskruvgummiextrudern. Det är ansvarigt för att forma det extruderade gummit till önskad form. Formar kan utformas för att producera ett brett utbud av produkter, såsom gummiprofiler, rör och ark. Formens utformning beror på produktens specifika krav, inklusive dess tvärsnittsform, storlek och ytfinish.

Formen är vanligtvis gjord av högkvalitativt verktygsstål och är exakt bearbetad för att säkerställa korrekt formning. Det måste också vara värmebeständigt och slitstarkt för att stå emot de höga trycken och temperaturerna i extruderingsprocessen. Vissa matriser är också utrustade med justerbara komponenter, som möjliggör finjustering av produktdimensionerna.

Växellåda

Växellådan är en viktig del av extrudern, eftersom den överför kraften från motorn till skruvenheten. Den ger det nödvändiga vridmomentet och hastighetskontrollen för skruvarna. En högkvalitativ växellåda är avgörande för smidig och effektiv drift av extrudern. Den ska kunna hantera de höga belastningar och påfrestningar som genereras under extruderingsprocessen.

Växellådan är vanligtvis smord för att minska friktion och slitage. Regelbundet underhåll av växellådan, såsom oljebyten och inspektioner, är nödvändigt för att säkerställa dess långsiktiga prestanda.

Styrsystem

Styrsystemet för den dubbelskruvade gummiextrudern är det som gör det möjligt för operatörer att övervaka och justera de olika parametrarna för extruderingsprocessen. Den innehåller en kontrollpanel med en bildskärm, som visar temperatur, tryck, skruvhastighet och annan viktig information. Styrsystemet kan programmeras för att upprätthålla en specifik uppsättning parametrar, vilket säkerställer konsekvent produktkvalitet.

Moderna styrsystem använder ofta avancerad teknik, såsom PLC (Programmable Logic Controller) och HMI (Human - Machine Interface). Dessa teknologier gör det lättare för operatörer att använda extrudern och felsöka eventuella problem som kan uppstå.

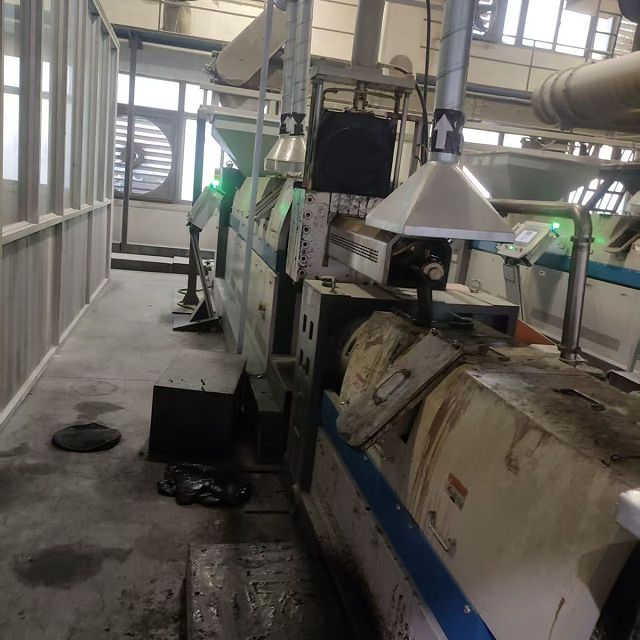

Nu, om du är på marknaden för en dubbelskruvgummiextruder, kanske du också är intresserad av några relaterade produkter. Kolla in vårPe Single Screw Extruder,PVC dubbelskruvextruder, ochTwin Screw Pelletizing Extruder.

Om du har några frågor eller är intresserad av att köpa en Twin Screw Rubber Extruder, tveka inte att kontakta oss. Vi är här för att hjälpa dig att hitta den perfekta lösningen för dina gummibearbetningsbehov.

Referenser

• "Rubber Extrusion Technology" av John M. Margolis
• "Handbook of Polymer Extrusion Technology" av Anil N. Netravali och Christopher L. Chabba
